关于抗震支架的十大主要问题解答

发布时间: 2022-03-14 16:50:05

 一、抗震支架是什么?

定义:与建筑结构体牢固链接,以地震力为主要荷载的抗震职称设施。由锚固体、加固吊杆、抗震了解构件及抗震斜撑组成。


二、抗震支架规范是强制规定吗?

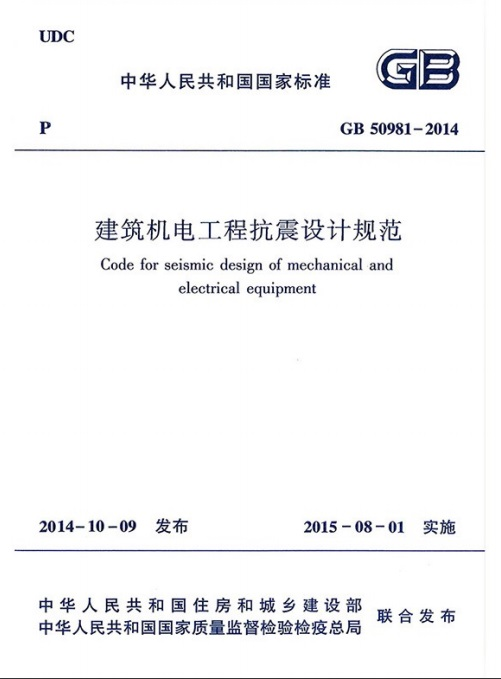

抗震支架规范要求是国家强制规定。2015年住房城乡建设部发布国家标准《建筑机电工程抗震设计规范 公告批准《建筑机电工程抗震设计规范》为国家标准,编号为GB 50981-2014,自2015年8月1日起实施。




三、哪些系统要做抗震支架?

根据GB 50981-2014 建筑机电工程抗震设计规范相关标准规定:

1、生活给水系统、消防管道系统,空调采暖系统:

管径≥DN65以上的金属管道,应进行抗震支吊架设计。

2、风管类系统:

防排烟风道、事故通风风道及相关设备应采用抗震支吊架,防排烟、事故通风管道无论大小全部设计抗震支架。(强条)

空调通风风道:矩形风管截面积≥0.38平方米或圆形风管直径≥700应进行抗震支吊架设计。

3、电气系统:

内径不小于60mm的电气配管应进行抗震支架设计

重力不小于150n/m(15KG/M)的桥架、母线槽等应进行抗震支架设计。

4、燃气系统:

内径大于或等于25MM的燃气管道应进行抗震设计。

(如与规范有冲突,以规范为准)



四、抗震支架本身材质有哪些?有什么优劣?

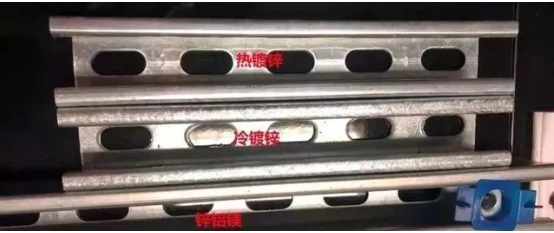

市场上一般采用的是Q235B,有冷镀锌(电镀)和热浸镀锌,冷镀锌镀锌层厚度比较薄,热镀锌镀锌层厚度比较厚点,目前支架较多采用的是热浸镀锌(镀锌层厚度一般在70~80μm),配件配件采用电镀(镀锌层一般在几个μm)。还有些厂家支架采用其它材料的,如我们考察了一个厂家推荐使用锌铝镁型材,据说此材料防腐性能较好,但价格也贵一些。




五、抗震支架的安装方式?

抗震支吊架系统由C型成品槽钢、专用抗震连接件、管卡、裂缝混凝土用后扩底锚栓组成,抗震连接件与槽钢通过机械连接可以随意调节抗震支吊架的尺寸、高度。抗震支吊架现场应做到不焊接,并由锚栓与原有混凝土结构可靠连接,钢结构采用预制孔螺栓或者梁夹抓扣式固定。

注:后扩底锚栓是采用的抓力,据说更可靠。

以下提供几张典型的抗震支架安装示意:

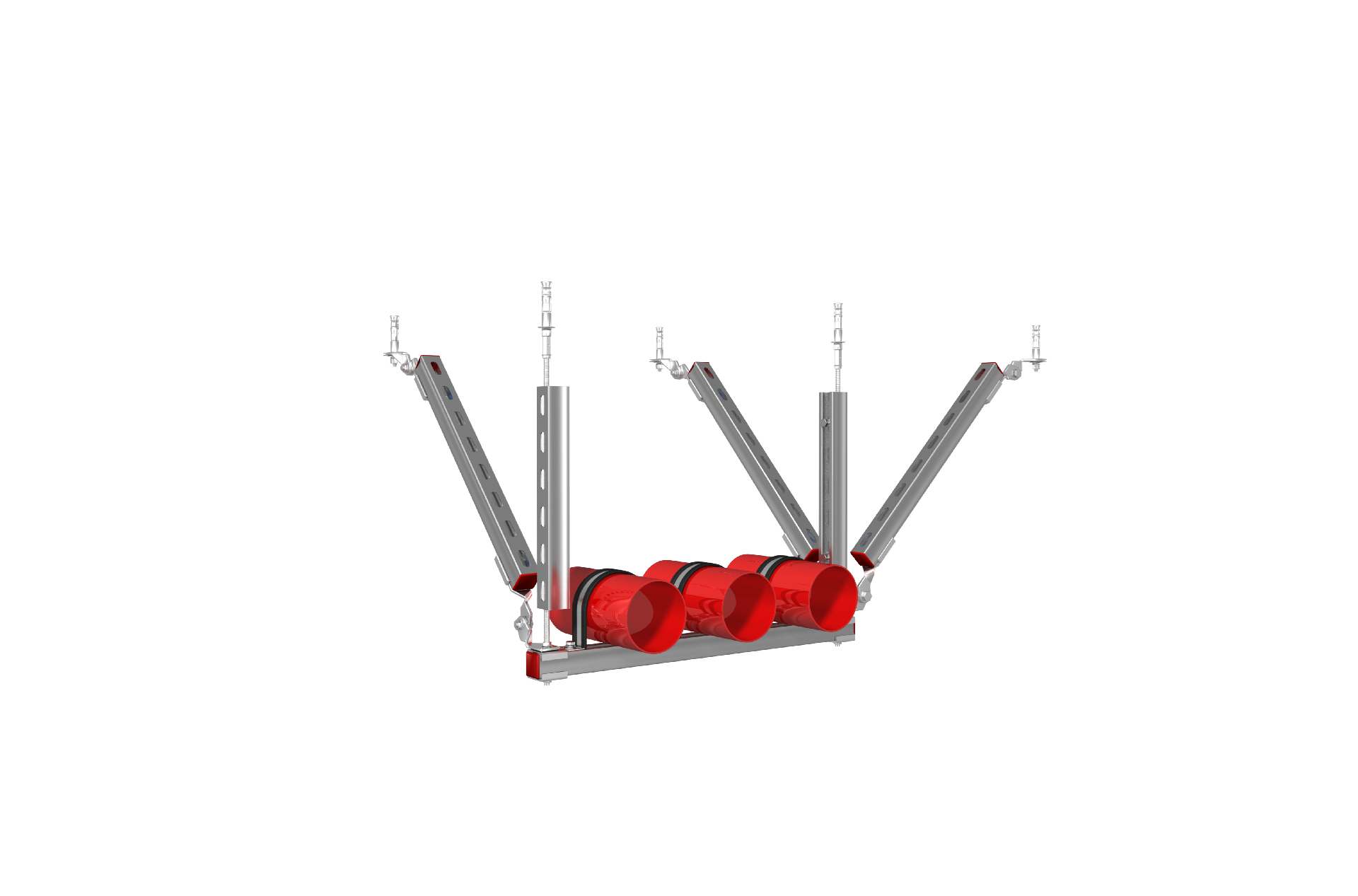

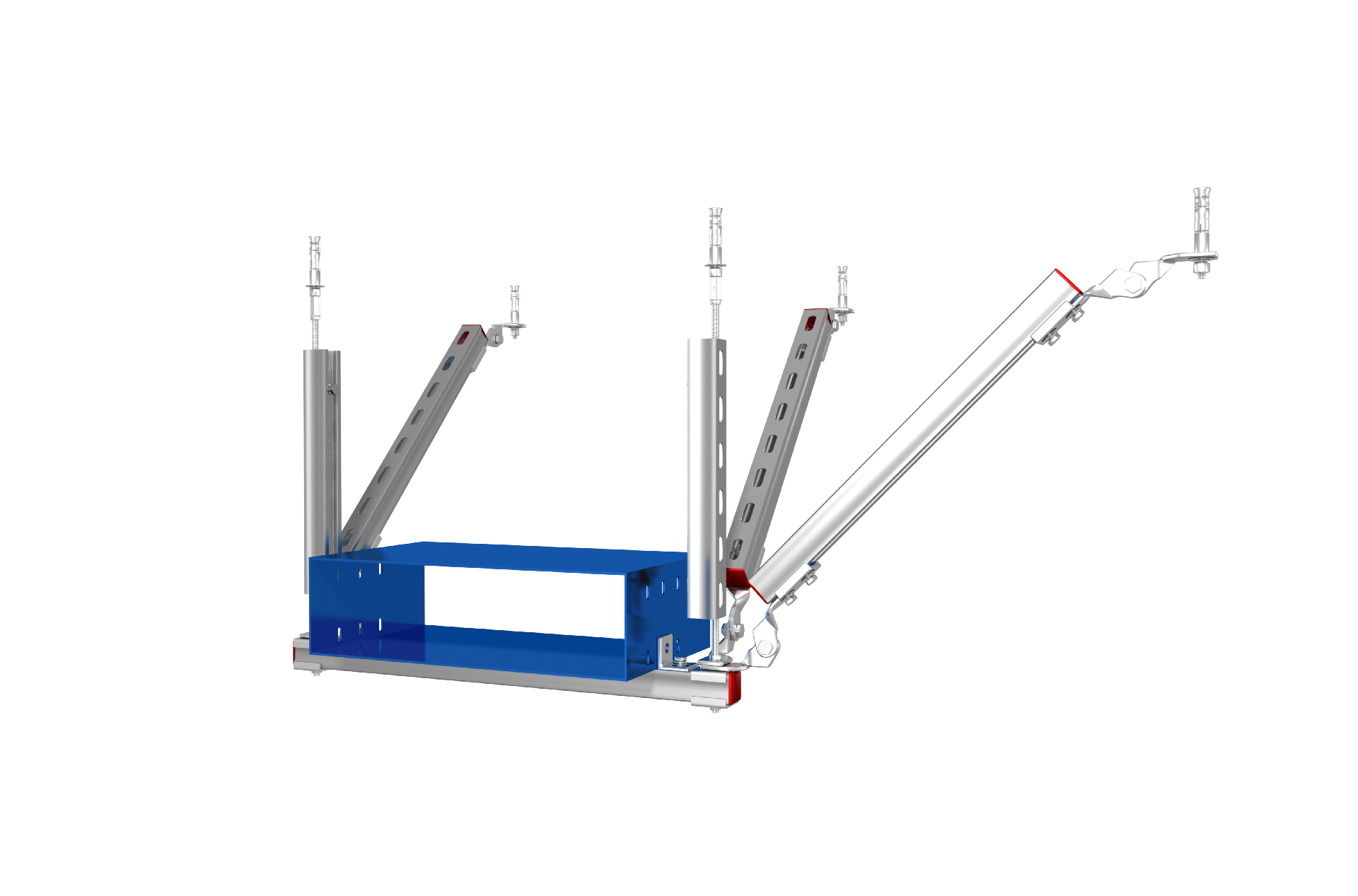

1、风管双支撑


2、桥架双向支撑


3、水管双向支撑


六、抗震支架是否会影响净高?项目如何同现场深化配合及优化?

看上面的安装示意图大家第一感觉在综合管线处肯定会影响到管线排布的高度,如果现场施工单位各做各的,后期净高将无法控制,所以必须要进行前期的抗震支架深化和优化,特别是对于综合管线处,应该采用综合抗震支架。

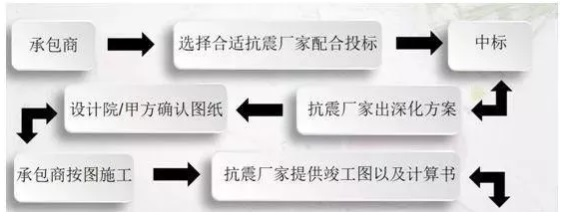

现场如何配合,抗震支架深化什么时候进场?目前很多标段放在了机电总包内,或者专业分包的标段内,需要机电总包进场统一排布综合管线,并考虑抗震支架的深化,以下是配合流程。


注:对于抗震支架目前设计院基本上是不做设计,设计说明丢一句话,由厂家深化。

鉴于大家对抗震支架设计思路还不了解,特别没有严格审核标准的情况下,对于甲方、顾问、设计院仅凭借计算书还不能专业判断深化设计是否合理。如为了中标,会减少抗震支架数量;而中标后深化又种种原因需要增加支架等如何控制?个人认为可以探讨参考智能化设计的一种模式,抗震支架分设计标和供应标段,在施工图设计阶段抗震支架设计就介入,和施工图进行配合优化管线,还可以更好在前期主动控制净高。



七、如何检查设计计算的正确性?如何查处计算的猫腻?

上面提到目前抗震支架一般由厂家深化,可能深化中存在猫腻,对其有利,或多设计或少设计,对于不是很专业的你,那如何判断其基本的合理性呢?

一般我们在招标的时候需要抗震支架厂家有自己版权的专业抗震支架计算软件,软件需要通过第三方权威机构认证,保证计算的合理性,正确性,抗震支架配件的荷载值均要求有第三方检测报告等。




提供一份供现场复核安装情况时参考使用。


八、厂家深化的深度做到多少?配合是否收费?

一般投标前,提供项目报价及初步的设计方案;中标后,提供详细的施工图方案;包含抗震支架位置图,抗震支架节点详图,抗震支架材料清单,抗震支架计算书,现场安装指导。

正常情况下,中标单位是不收费的,但是羊毛出在羊身上,报价应该是综合考虑过的。



九、如何区分市场上鱼龙混杂的产品?

由于抗震支架要求执行时间较短,目前各开发商和顾问公司还没有很明确的品牌库,前期主要是使用规范编制单位的一些品牌,这也导致之前这些国产品牌价格奇高的原因。

市场很多厂家看到商机,纷纷加入抗震支架生产和供应上来,如何辨识市场上鱼龙混杂的产品?

可以参考顾问品牌入库的基本思路。

第一步:产品交流。提供专属计算软件,检测报告、第三方认证资料及合适的项目案例等,对品牌基本情况进行了解核实。

第二步:工厂考察。了解生产工艺,工厂管理及年产量,确保产品质量和供货能力。

第三步:项目考察。对已实施的项目进行现场考察,考察现场安装质量和现场反馈。

注:对多家不同品牌进行横向对比,也可以拿一家认可品牌作为衡量标准,进行确认。



十、各地对抗震支架验收是哪个部门?验收方式是什么?哪些系统要做?

目前验收部门为质检站。

验收方式:是按照设计图与现场实际安装情况进行比对。个别项目会有要求做破坏性测试。目前大部分项目实际做的系统:防排烟事故通风、给水、消火栓、喷淋、电气系统。(燃气一般由燃气公司做)。

其中防排烟事故通风系统,之前有项目仅做这个部分,但是也有反馈后期验收现场又补加其它系统的,具体须以当地要求为准。



以上就是关于抗震支架(抗震支吊架)的十大主要问题及解答,欢迎大家补充。让我们为每一个建筑项目的抗震安全加油努力。
